Probenstanze (Disc Punch) für 3mm Proben

Diese Präzisionsstanze erzeugt sehr effizient Probenscheiben aus duktilen und weichen Materialien, während die strukturellen Eigenschaften erhalten bleiben. Die präzise gefertigte Stanze erzeugt gut definierte Kanten und ermöglicht einfaches Auswerfen der Scheiben auch nach längerem Gebrauch des Werkzeugs.

Die Stanze präpariert Probenscheiben mit 3mm Durchmesser und Materialstärken von 10μm bis über 200μm für die Transmissionselektronenmikroskopie und andere Analyseverfahren.

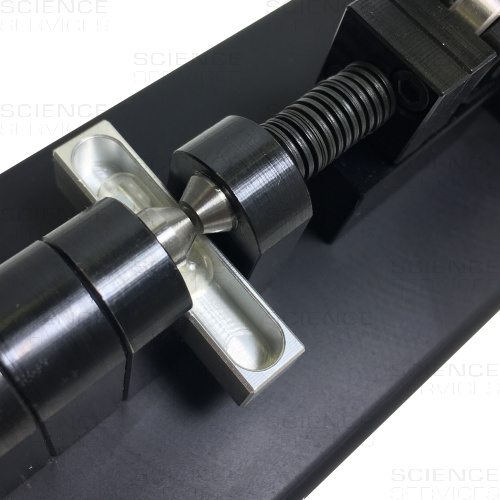

Bei der Probenvorbereitung und dem Stanzen ist die möglichst geringe Verformung des Probenmaterials von entscheidender Bedeutung. Die Präzisionsstanze ist so konstruiert, dass der Schneidkolben im mittleren Bereich zurückgesetzt und von einem ebenen Rand umgeben ist. Die konkave Form des Stempels verhindert Kompression und der Rand verhindert, dass die Schnittkräfte auf den Zentralbereich der Probe einwirken. Die Probenscheibe wird beim Stanzen gegen einen federnden Stützkolben gedrückt, der sie danach automatisch in eine Auffangschale auswirft.

Das präzise gefertigte Stanzwerkzeug schneidet mit gleichmäßigem Druck und erzeugt Proben mit scharfen Schnittkanten sowie geringer Gefügeveränderung. Das Design ermöglicht eine gute Materialhandhabung, um die Probe an der gewünschten Position zu entnehmen. Die gestanzten Disks lassen sich einfach aus der herausnehmbaren Auffangschale entnehmen.

Das Präzisionswerkzeug ist aus massivem Metall gefertigt, um lange Zeit gute Arbeit zu leisten.

Hier einige Beispiele für Materialien, die gestanzt werden können: Metallfolien oder -bleche (bis 400µm) z.B. aus Aluminium oder Kupfer, Papier, Membranfilter, Rasierklingen, Kunststofffolien etc.
