PS20 - Universeller Eichstandard mit 13 Teststrukturen, eingravierte Seriennummer

Universeller Kalibrier-Objektträger für Maschinelles Sehen, 3D-Scanner und Bildanalysesysteme mit eingravierter Seriennummer. 13 verschiedene Kalibrierstrukturen. Rückverfolgbares Kalibrierzertifikat verfügbar: Bitte angeben, für welche Strukturen das Zertifikat benötigt wird.

Artikel für gruppiertes Produkt
Artikelname	Menge
PS20 - Universeller Eichstandard mit 13 Teststrukturen, eingravierte Seriennummer, 1,5mm dick PY68047-P20 519,80 € 618,56 €
PS20 - Universeller Eichstandard mit 13 Teststrukturen, eingravierte Seriennummer, 1mm dick PY68047-P20T 613,50 € 730,07 €

Produktdetails

Beschreibung

Universal Calibration Slide – PS20

Die Kalibrierung von Mikroskopen und Bildanalysesystemen wird immer komplexer und erfordert verschiedene Kalibrierstrukturen zur Ermittlung diverser Parameter.

Der Kalibrier-Objektträger PS20 wurde als vielseitige und kostengünstige Lösung für die Kalibrierung von Mikroskopen und Bildverarbeitungssystemen entwickelt. Der Objektträger verfügt über 13 verschiedene Strukturen, die eine großen Kalibrierungsbereich abdecken: konzentrische Kreise und Quadrate, Liniengitter, Gitter und Punktfelder, geometrische Quadratwurzel-Progression von Punkt- und Quadratblöcken sowie grobe und feine lineare Skalen. Jeder Objektträger ist mit einer eindeutigen, dauerhaften Seriennummer versehen und kann mit einem international rückführbaren Kalibrierungszertifikat für einzelne Strukturen oder den gesamten Objektträger bezogen werden.

Ausgehend von einem festen Bezugspunkt kann jedes einzelne Muster, jeder Array anhand von X-, Y-Koordinaten lokalisiert werden.

Allgemeine Toleranz (in µm)

Strukturgröße	≤ 10	10 - 50	50 - 127	127 - 250	>250
Toleranz	0,5	1,0	1,3	1,9	2,54

Spezifikationen

Gesamtgenauigkeit	0,5µm
Beschichtung	Dauerhaft aufgedampfte Chromstrukturen
Optische Dichte	>2,54
Substrat	Kalk-Natron-Glas
Größe	76mm x 25mm x 1,5mm

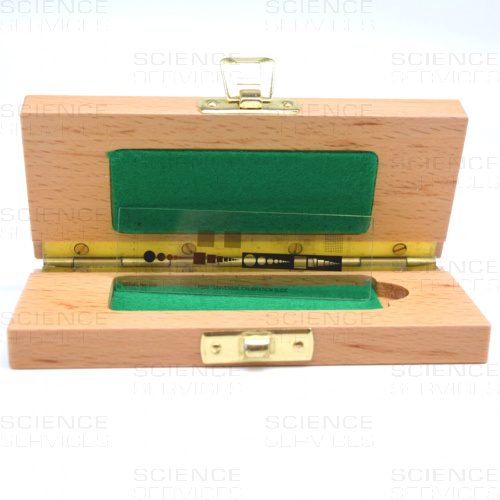

Verpackung	Polierte Holzkiste

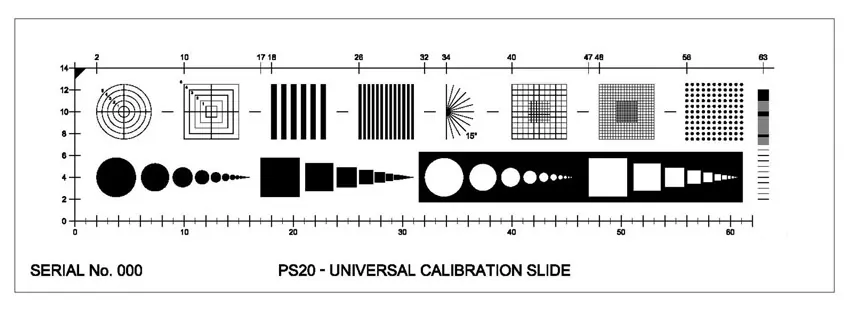

Strukturen des PS20 Universellen Eichstandards auf Objektträger

Benötigen Sie ein Kalibrierzertifikat für eine, mehrere oder alle Strukturen A-N, geben Sie bitte die ID an, damit wir Ihnen ein entsprechendes Angebot erstellen können.

ID	Strukturbezeichnung	Position	Beschreibung
A	Konzentrische Kreise	X =2 Y = 10	1, 2, 3, 4, 5mm Kreise mit Kreuzlinien und Kreisidentifikator. Linienbreite 20µm
B	Konzentrische Quadrate	X=10 Y=10	1, 2, 3, 4, 5mm Quadrate mit Kreuzlinien und Kreisidentifikator. Linienbreite 20µm
C	Linienraster 25 Linien/mm	X=18 Y=10	12,5 Linienpaare pro mm (40µm Linie, 40µm Abstand) 50 Linienpaare pro mm (10µm Linie, 10µm Abstand)
D	Linienraster 100 Linien/mm	X=26 Y=10	50 Linienpaare pro mm (10µm Linie, 10µm Abstand)
E	Halb-Winkelmesser	X=34 Y=10	15° Abstände. Linienbreite 20µm
F	Gitter-Array grob	X=40 Y=10	Quadratische Anordnung von 5mm mit 0,5mm Teilung + zentrales Quadrat von 2mm mit 0,25mm Teilung. Linienbreite 20µm
G	Gitter-Array fein	X=48 Y=10	Quadratische Anordnung von 5mm mit 0,1mm Teilung und zentrales Quadrat von 2mm mit 0,05mm Teilung. Linienbreite 8µm
H	Punkt Array	X=56 Y=10	Punktdurchmesser 0,25mm, Punktmittenabstand 0,05mm 11x11 Raster = 121 Punkte
I	Geometrische Progression gefüllte Punkte	X=2 Y=4	Quadratwurzel-Progression von 21 Punkten oder quadratischen Formen von 3,5µm bis 3,5mm. Zur Erkennung von Kantenschwellen für korrekte Größenmessungen oder zum Größenvergleich von Formen. Punkt-/Quadratgröße in mm: 3.5833; 2.5338; 1.7917; 1.2669; 0.8959; 0.6335; 0.4479; 0.3167; 0.2240; 0.1584; 0.1120; 0.0792; 0.0560; 0.0396; 0.0280; 0.0198; 0.0140; 0.0099; 0.0070; 0.0049; 0.0035
J	Geometrische Progression gefüllte Quadrate	X=17 Y=4
K	Geometrische Progression ungefüllte Punkte	X=32 Y=4
L	Geometrische Progression ungefüllte Quadrate	X=47 Y=4
M	Vertikale Skala fein mit variabler Teilung	X=63	10mm Skala 5mm in 0,5mm Teilung. Linienbreite 20µm 4mm in 0,1mm Teilung. Linienbreite 10µm 1mm in 0,01mm Teilung. Linienbreite 3µm
N	Horizontale Skala mit grober Teilung	X=0 Y=0	62mm Skala mit 2mm und 1mm Teilung. Linienbreite 20µm
